Интеллектуалды онлайн бақылау таразысы

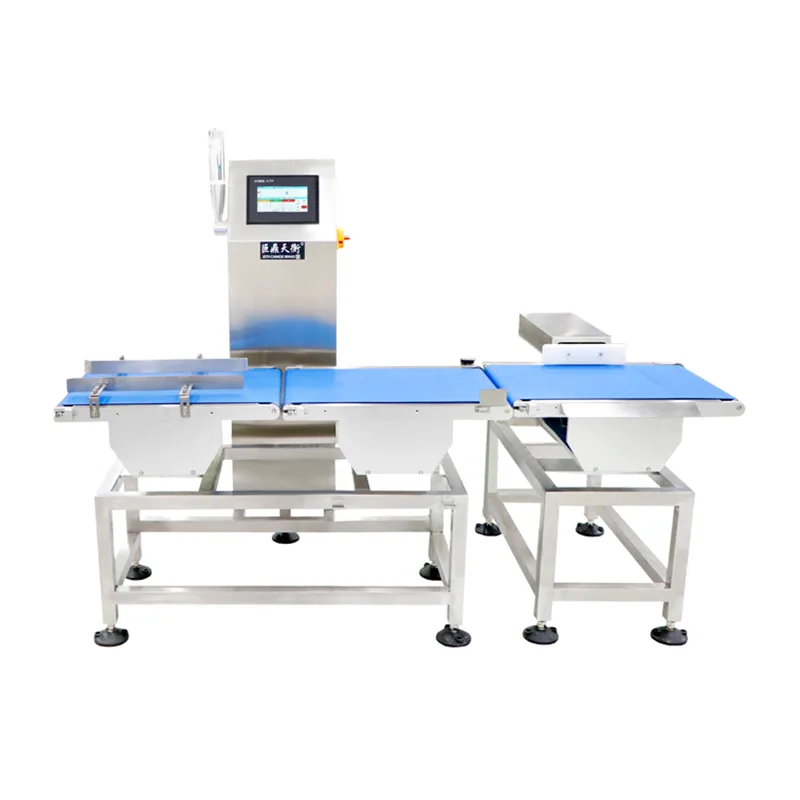

A30 Intelligent Online Checkweigher - Jiangsu Jutian Weighing Equipment Co., Ltd компаниясы шығарған жоғары жылдамдықты белдік өлшеу жүйесі. Ол кірістірілген Linux басқару платформасында құрастырылған және өндіріс пен орау желілерінде салмақты үздіксіз, қозғалыс кезінде тексеруге арналған. Жүйе өнімдер жүк ұяшығымен біріктірілген конвейер бөлімінен өткен кезде салмақ көрсеткіштерін алады, әрбір көрсеткішті сақталған параметрлермен салыстырады және өту/сәтсіздік нәтижесіне негізделген конфигурацияланатын шығысты іске қосады - барлығы бар желі жылдамдығын немесе өнім аралығын өзгертпей.

Енгізілген Linux операциялық жүйесін пайдалану салмақ сигналын өңдеу, сенсорлық экран пайдаланушы интерфейсін басқару, деректерді тіркеу және байланыс үшін нақты уақыттағы көп тапсырмалы ортаны қамтамасыз етеді. Бұл архитектура жүйеге байланыс хаттамаларын, деректер пішімдерін және перифериялық интеграцияларды бейімдеу икемділігін сақтай отырып, жоғары жылдамдықты тексеру тапсырмаларын орындауға мүмкіндік береді.

Жүйе архитектурасы және сигналдарды өңдеу тізбегі

Интеллектуалды онлайн бақылау таразы төрт функционалды бөлімнен тұрады: беру конвейері, таразы конвейері, беру конвейері және Linux негізіндегі басқару блогы. Сигнал тізбегі келесідей жұмыс істейді:

1. Өнімді анықтау және іске қосу:Берілуден таразыға өтуде орналасқан фотоэлектрлік сенсор кіріс өнімнің алдыңғы жиегін анықтайды. Датчик сигналы контроллердің сандық кірісіне жіберіледі, ол алдын ала конфигурацияланған кідіріс пен өнімнің ұзындығына негізделген салмақ түсіру ретін бастайды.

2. Салмақ сигналын алу:Өлшеу конвейері жетек қозғалтқышынан және іргелес конвейерлерден механикалық түрде оқшауланған тензометрдің жүктеме ұяшығына орнатылады. Аналогтық салмақ сигналы контроллердің жоғары жылдамдықты ADC модулі арқылы күшейтіледі, сүзіледі және цифрланады. Сынамаларды алу жиілігі өнімнің таразы бөлімінде толық болған қысқа уақыт ішінде бірнеше көрсеткіштерді алу үшін конфигурацияланған.

3. Сандық сүзгілеу және салмақты есептеу:Linux жүйесі қалдық механикалық діріл мен белдік шуды өтей отырып, үлгіленген деректер ағынына сандық сүзгілеу алгоритмдерін қолданады. Тұрақты салмақ мәні алынып, нақты уақытта өнімнің мақсатты салмағы мен параметр дерекқорында сақталған төзімділік шектерімен салыстырылады.

4. Шешім және нәтиже:Жүйе салыстыру нәтижесіне негізделген өнімді өту немесе сәтсіз деп жіктейді. Сәтсіздік жағдайлары үшін конфигурацияланатын шығыс сигналдары дыбыстық дабылды, визуалды индикаторды, конвейерді тоқтатуды немесе қабылдамау механизмін іске қоса алады. Шешім беру бөлімі арқылы өнімнің өту уақытында орындалады.

5. Деректерді жазу:Әрбір тексеру оқиғасы, соның ішінде уақыт белгісі, өнім идентификаторы, өлшенген салмақ және өту/сәтсіз күйі — ішкі жадқа тіркеледі және CSV пішімінде USB экспорттау үшін қолжетімді.

Негізгі техникалық параметрлер

Дәлдік туралы ескерту:Қол жеткізілетін дәлдік өнімнің салмағына, өлшемдеріне, конвейер жылдамдығына және қоршаған ортаның тұрақтылығына байланысты. Техникалық сипаттамалар репрезентативті үлгілермен бақыланатын зауыт жағдайында тексеріледі және жұмыс орнында іске қосу кезінде расталады.

Jiangsu Jutian Weighing Equipment Co., Ltd таразы аспаптары мен автоматтандырылған жүйелерде 20 жылдан астам тәжірибесі бар. Компания ISO9001 сертификатына, CE өнім сертификатына, 68 ұлттық патентке және 20 бағдарламалық құралға авторлық құқыққа ие. Өндіріс екі нысанда стандартталған сапа процедуралары бойынша жүргізіледі, жүйені әзірлеуді 919 R&D орталығы басқарады.

Linux ендірілген жүйесі және бағдарламалық қамтамасыз ету мүмкіндіктері

Енгізілген Linux платформасын таңдау өнеркәсіптік өлшеу қолданбаларына қатысты бірнеше функционалды сипаттамаларды қамтамасыз етеді. Нақты уақыттағы ядро ​​салмақ сигналын алуды және шешім шығаруды детерминирленген уақытпен өңдейді, өнімнің транзиттік терезесінде өту/сәтсіз сигналының жасалуын қамтамасыз етеді. Көп тапсырмалы архитектура сенсорлық экранның пайдаланушы интерфейсіне, деректерді тіркеуге және желілік байланысқа тексеру циклін үзбестен бір уақытта жұмыс істеуге мүмкіндік береді.

Пайдаланушы интерфейсі құрылымдық мәзір беттері арқылы қол жетімді параметр конфигурациясы бар қытай және ағылшын тілдеріндегі дисплейді қолдайды. Көп деңгейлі пайдаланушы рұқсаттары рұқсат етілген қызметкерлерге рұқсат етілген шектеулер мен калибрлеу параметрлері сияқты маңызды параметрлерді шектейді. Бағдарламалық құрал жаңартуларын USB немесе желі қосылымы арқылы қолдануға болады, бұл жабдықты өзгертусіз өрісті жаңартуға мүмкіндік береді.

Жүйенің байланыс стегі стандартты сериялық және Ethernet протоколдарын қолдайды. Деректерді шығару пішімі, беру аралығы және қол алысу әдісі MES, SCADA немесе зауыт деректерін жинау серверлері сияқты хост жүйелерінің талаптарына сәйкес келетіндей конфигурацияланады. Қабылдамау механизмдерімен біріктіруді қажет ететін қолданбалар үшін енгізу/шығару шығысын пневматикалық клапандарды, релелерді немесе индикаторлар дестелерін басқаруға конфигурациялауға болады.

Тексерудің әдеттегі сценарийлері

Жиі қойылатын сұрақтар (жиі қойылатын сұрақтар)

Кірістірілген Linux жүйесі стандартты микроконтроллерге қарағанда қандай артықшылық береді?
Linux платформасы көп тапсырма мүмкіндігін және стандартталған бағдарламалық ортаны ұсынады. Бұл уақыт қақтығыстарысыз тексеру тәртібінің, сенсорлық дисплей жаңартуларының, деректерді тіркеудің және желілік байланыстың қатар жұмыс істеуіне мүмкіндік береді. Ол сондай-ақ хаттамаларды теңшеуді жеңілдетеді және зауыттық АТ жүйелерімен біріктіру үшін стандартты желілік құралдарды қолдайды.

Бақылау таразысы қалай калибрленеді және қайта калибрлеу қаншалықты жиі қажет?
Калибрлеу сенсорлық экранда басқарылатын бір нүктелі процедура арқылы сертификатталған сынақ салмақтары арқылы орындалады. Қайта калибрлеу жиілігі жұмыс ортасына және нысанның сапа жүйесіне байланысты — күнделікті немесе ауысым сайынғы тексеру реттелетін салаларда кең таралған. Жүйе калибрлеуді бөлшектемей-ақ аяқтауға мүмкіндік береді.

Жүйе біздің бар MES немесе дерекқор серверімен байланыса ала ма?
Стандартты Ethernet интерфейсі TCP/IP байланысын қолдайды. Деректер пішімі мен жіберу протоколы қабылдаушы жүйенің талаптарына сәйкестендіру үшін іске қосу кезінде бейімделуі мүмкін. Стандартты емес интеграциялар үшін инженерлік топ протоколдық құжаттаманы қамтамасыз ете алады немесе сәйкесінше деректер шығысын конфигурациялай алады.

Бақылау таразысының максималды өткізу қабілеті немен анықталады?
Өткізу өнімділігі өнімнің ұзындығымен, конвейер жылдамдығымен және салмақ сигналының тұрақтануы үшін қажетті ең аз уақытпен анықталады. Ұзынырақ өнімдер немесе жоғары дәлдік талаптары әдетте баяу жылдамдықтарды немесе үлкенірек таразыларды қажет етеді. Тапсырыс берушінің өнім үлгілері мен жылдамдық күтулеріне негізделген инженерлік шолу кезінде өткізу қабілетінің бағалаулары беріледі.

Бас тарту механизмдері бақылау таразысымен қалай біріктірілген?
Контроллер пневматикалық итергіштерді, ауа шашатын саптамаларды немесе бағыттаушы қақпаларды басқару үшін конфигурацияланатын сандық енгізу/шығару шығыстарын қамтамасыз етеді. Шығару уақыты бақыланатын өнім орнымен синхрондалады. Арнайы механизм және оның интеграциясы өнім сипаттамалары мен желі орналасуына негізделген жүйе конфигурациясында анықталады.
