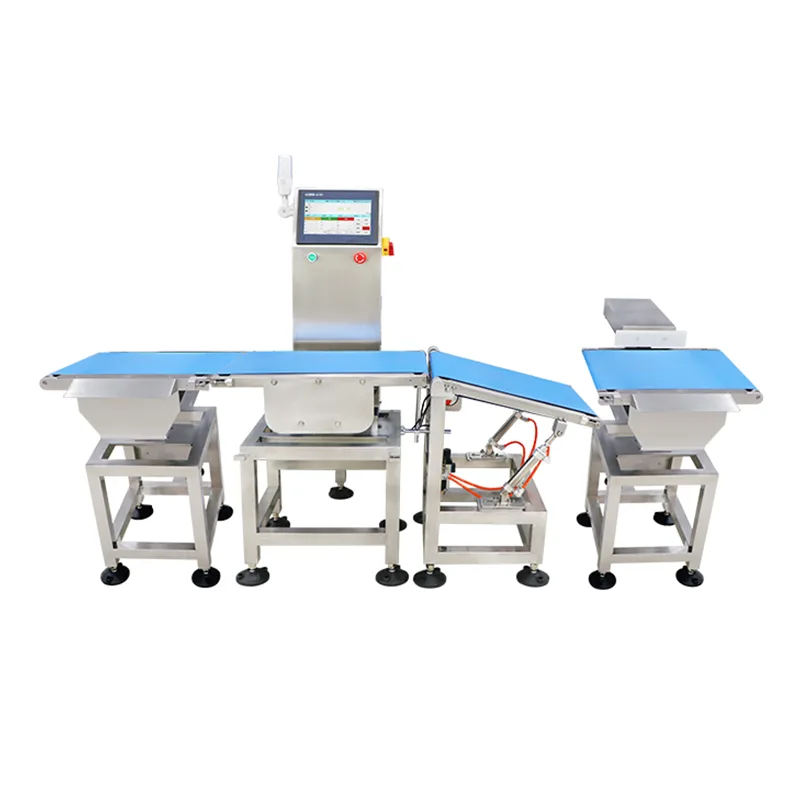

Динамикалық таразы жоғары жылдамдықты бақылау таразысы

Динамикалық таразы жоғары жылдамдықты бақылау таразысы (JDS сериясы) Jiangsu Jutian Weighing Equipment Co., Ltd компаниясы шығарған кірістірілген таразы жүйесі болып табылады. Ол өнім ағынын үзбей желілік жылдамдықта өнімнің салмағын 100% тексеру қажет болатын өндірістік желілерге арналған. Өнім конвейерде қозғалыста болған кезде жабдық салмақ көрсеткіштерін жазып алады, әрбір көрсеткішті алдын ала орнатылған шектеулермен салыстырады және сәйкес келмейтін элементтерді бөлу үшін сұрыптау механизмін іске қосады.

Динамикалық салмақтың статикалық салмақтан айырмашылығы - конвейер қозғалысы кезінде өлшем алынады. Жүйе сандық сүзгілеу алгоритмдері мен механикалық оқшауланған жүктеме жасушаларының тіркесімі арқылы механикалық діріл мен өнімнің қозғалысын өтейді. Сондықтан дәлдік спецификациялары конвейер жылдамдығына, өнім өлшемдеріне және өнімнің салмағына байланысты - бұл қатынас жүйе конфигурациясында ескеріледі.

Техникалық сипаттамалар

Дәлдік туралы ескерту:Анықтау дәлдігіне өнімнің салмағы, өлшемдері, конвейер жылдамдығы және қоршаған орта жағдайлары әсер етеді. Көрсетілген дәлдік диапазондары өкілдік өнім үлгілерімен бақыланатын зауыттық сынақ кезінде қол жеткізуге болатын өнімділікті көрсетеді. Жұмыс орнында іске қосу өндіріс жағдайында нақты өнімділікті белгілейді.

JDS сериясы Цзянсу Джутианның 919 R&D орталығында әзірленген және ISO9001 сертификатталған сапа менеджменті бойынша екі өндіріс орнында шығарылған. Компанияның 68 ұлттық патенті бар, соның ішінде динамикалық таразы алгоритмдері мен жоғары жылдамдықты өлшеу жүйесінің дизайнына қатысты бірнеше патенттер. Өнімдер CE сертификатына ие.

Динамикалық таразы технологиясы

Датчик пен сигналды өңдеу:JDS сериясы механикалық оқшауланған таразы бөлімінде конфигурацияланған тензометрлік жүктеме жасушаларын пайдаланады. Өлшеу аймағының үстіндегі конвейер таспасы толығымен жүк ұяшығы жинағымен бекітіледі, жетек қозғалтқышынан және жоғары/төменгі ағынды конвейерлерден бос орындар немесе тасымалдау роликтері арқылы бөлінген. Бұл механикалық оқшаулау қозғалтқыш дірілінің таразы сигналына берілуін азайтады.

Сандық сүзгілеу және жылдамдықты өтеу:Салмақ көрсеткіштері әрбір өнім таразылау аймағынан өтетін қысқа кезең ішінде жоғары жиілікте сынама алынады. Сандық сүзгілеу алгоритмдері қалдық діріл мен белдік қозғалысын өтей отырып, динамикалық сигналдан тұрақты салмақ мәнін шығарады. Жүйенің өткізу қабілеті өнімнің ұзындығымен, конвейер жылдамдығымен және таразы сигналының тұрақтануы үшін қажетті ең аз уақытпен анықталады.

Өнім параметрлерін басқару және сұрыптау логикасы

Сенсорлық экран контроллері мақсатты салмақты, жоғарғы/төменгі рұқсат шектеулерін, конвейер жылдамдығын және сұрыптау режимін қоса, бірнеше өнімдерге арналған параметр жиындарын сақтайды. Өнім таңдалғанда, барлық байланысты параметрлер автоматты түрде жүктеледі, бұл әртүрлі SKU арасындағы ауысу уақытын азайтады. Жүйе салмаққа негізделген жіктеуді әр сынып үшін конфигурацияланатын сұрыптау әрекеттері бар бірнеше сорттарға (мысалы, аз салмақ, қолайлы, артық салмақ) қолдайды.

Сұрыптау механизмдері жүйенің конфигурациясы кезінде өнім сипаттамалары мен желі орналасуына негізделген. Жалпы опцияларға бүйірден бас тартуға арналған пневматикалық итергіштер, жеңіл өнімдерге арналған ауа шашатын саптамалар және төменгі ағынды конвейерлермен біріктіру үшін түсіру қақпақтары немесе бағыттаушы қақпалар кіреді. Бас тартуды растау сенсоры келесі өнім келгенге дейін сәйкес келмейтін элементтердің сәтті жойылғанын тексереді.

Өндірістік ортадағы операциялық сенімділік

Құрылымдық жақтау 304 баспайтын болаттан жасалған, ұзақ мерзімділік және тамақ және фармацевтикалық өндірісте жиі кездесетін жуу орталарымен үйлесімділік үшін таңдалған. Сенсорлық экран контроллері мен электр корпусы конфигурацияға байланысты IP65 немесе одан жоғары деңгейде тығыздалған. Сымдар мен сенсорлардың қосылымдары тығыздалған құбырлар арқылы жүзеге асырылады. Жүйе мойынтіректері мен белдіктері жоспарланған жұмыс циклі үшін белгіленген үздіксіз көп ауысымды жұмыс істеуге арналған.

Калибрлеу сенсорлық экран интерфейсі арқылы сертификатталған сынақ салмақтары бар жетекші бір нүктелі немесе көп нүктелі процедураларды қолдану арқылы орындалады. Күнделікті техникалық қызмет көрсету, соның ішінде таспаны тексеру, сенсордың нөлдік тексеруі және конвейердің туралануын тексеру — арнайы құралдарсыз қол жетімді.

Әдеттегі орналастыру сценарийлері

Жиі қойылатын сұрақтар (жиі қойылатын сұрақтар)

Конвейердің жылдамдығы салмақ дәлдігіне қалай әсер етеді?
Динамикалық таразыда дәлдік пен жылдамдық өзара тәуелді. Конвейердің жоғары жылдамдықтары әрбір өнімнің таразы аймағына кететін уақытын қысқартады, бұл өлшем ауытқуын арттыруы мүмкін. Жүйені конфигурациялау кезінде инженерлік топ өнімнің салмағы мен өлшемдеріне негізделген қажетті өткізу қабілетінде қол жеткізуге болатын дәлдікті анықтайды. Нақты өндірістік үлгілермен жұмыс орнында іске қосу кезінде дәлдік көрсеткіштері тексеріледі.

Қандай механизмдер дірілдің салмақ көрсеткіштеріне әсер етуіне жол бермейді?
Дизайндың екі тәсілі қолданылады: механикалық оқшаулау және цифрлық сигналды өңдеу. Діріл берілісін азайту үшін таразы бөлімі жетек қозғалтқышынан және іргелес конвейерлерден механикалық түрде бөлінген. Сигнал жағында сандық сүзгілеу алгоритмдері қоршаған ортаның қалдық діріліне қарамастан тұрақты мәнді алу үшін жоғары жиілікті салмақ үлгілерін өңдейді.

Жүйе бір желідегі бірнеше өнімді қалай өңдейді?
Өнім параметрлері, соның ішінде мақсатты салмақ, төзімділік шектері, конвейер жылдамдығы және сұрыптау әрекеті — контроллерде аталған алдын ала орнатулар ретінде сақталады. Операторлар сенсорлық экран мәзірінен белсенді өнімді таңдайды және барлық параметрлер автоматты түрде жүктеледі. Алдын ала орнатулар арасындағы ауысу қайта калибрлеуді қажет етпейді.

Қандай деректерді қадағалау мүмкіндіктері қамтылған?
Әрбір салмақты өлшеуге уақыт белгісі қойылады және өнімнің идентификаторымен, өлшенген салмағымен, төзімділік күйімен (өткен/сәтсіз) және сұрыптау нәтижесімен тіркеледі. Деректерді USB арқылы CSV пішімінде экспорттауға немесе Ethernet немесе сериялық қосылым арқылы хост жүйесіне жіберуге болады. Жалпы санды, өту жылдамдығын және салмақты бөлуді қоса алғанда, статистикалық қорытындылар нақты уақытта сенсорлық экранда көрінеді.

Белгілі бір қолданба үшін сұрыптау механизмі қалай таңдалады?
Сұрыптау механизмін таңдау өнімнің салмағына, өлшемдеріне, қаптама түріне, конвейер жылдамдығына және қол жетімді желі кеңістігіне байланысты. Пневматикалық итергіштер әдетте картондар мен қатты контейнерлер үшін қолданылады. Ауа үрлеу жүйелері жеңіл икемді пакеттерге жарамды. Инженерлік шолу сатысы тапсырыс берушінің өнім сипаттамаларына және желі схемасына негізделген сәйкес механизмді анықтайды.
