Жоғары дәлдіктегі бақылау таразысы

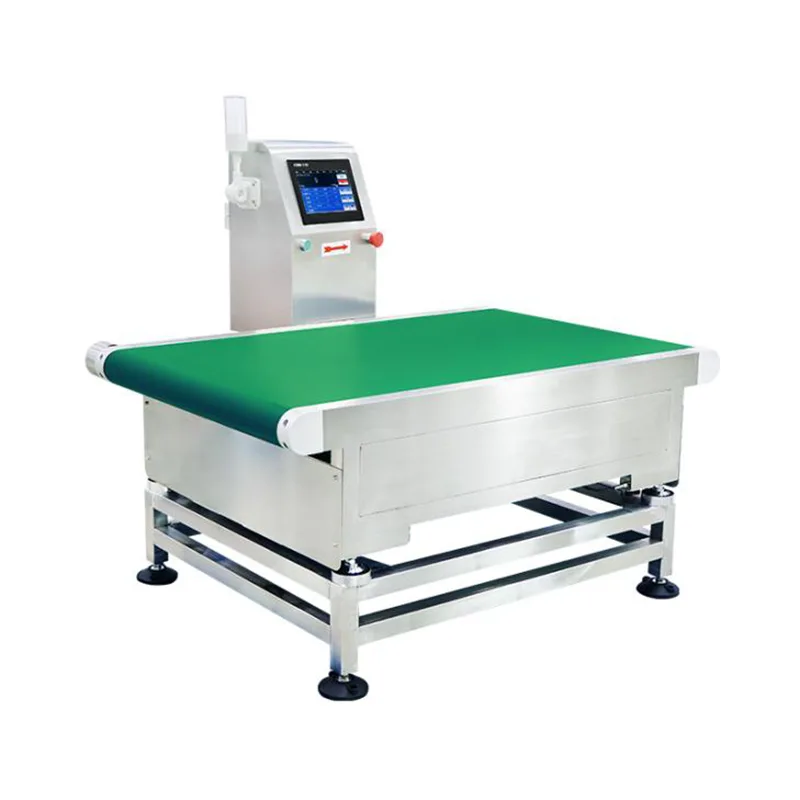

Жоғары дәлдіктегі бақылау таразысы (JDT-CZ-A30-30K/100K үлгісі) - Jiangsu Jutian Weighing Equipment Co., Ltd компаниясы шығарған кірістірілген динамикалық таразы жүйесі. Ол ірі пакеттер, үлкен қораптар және өнеркәсіптік салмағы бар салмақтары бар ортадан үлкенге дейін оралған өнімдерді өңдейтін өндірістік желілерге арналған. паллеттеу немесе жөнелту алдында тексеру қажет.

Жүйе өнімдер өлшегіш конвейерден өткен кезде салмақ көрсеткіштерін түсіреді, әрбір өлшемді алдын ала белгіленген мақсат және төзімділік мәндерімен салыстырады және өту немесе сәтсіздік туралы шешім шығарады. Сәтсіздік жағдайында конфигурацияланған жұмыс режиміне байланысты конвейер тоқтайды немесе дабыл шығысы іске қосылады. Жабдық автоматтандырылған орау желілеріне, желілік тексеру станцияларына және шығыс логистикалық тексеру нүктелеріне біріктіруге арналған.

Техникалық сипаттамалар

Дәлдік туралы ескерту:Анықтау дәлдігі өлшенетін өнімнің салмағына, өлшемдеріне, тасымалдау тұрақтылығына және қоршаған орта жағдайларына байланысты. Көрсетілген дәлдік көрсеткіштеріне өнім үлгілерімен бақыланатын зауыттық сынақтан өтуге болады. Жұмыс орнында іске қосу өндіріс жағдайында нақты өнімділікті белгілейді.

Jiangsu Jutian Weighting Equipment Co., Ltd ISO9001 сапа менеджменті сертификатына және CE өнім сертификатына ие. Өлшеу аспаптарында 20 жылдан астам тәжірибесі бар компания өзінің 919 R&D орталығы арқылы 68 ұлттық патент пен 20 бағдарламалық құралға авторлық құқықты жинақтады. Өндіріс материалды тексеруді, құрастыруды, калибрлеуді және түпкілікті сынауды қамтитын стандартталған сапаны бақылау процедуралары бойынша екі өндіріс орнында жүзеге асырылады. Стандартты емес теңшеу, соның ішінде конвейер өлшемдері, жақтау материалдары, байланыс интерфейстері және бағдарламалық қамтамасыз ету функционалдығы — жоба талаптарына негізделген.

Таразы секциясының механикалық құрылымы және жүкті өңдеу

Өлшеу конвейер бөлігі динамикалық транзит кезінде салмағы 100 кг-ға дейінгі өнімдерді орналастыруға арналған. Жүк ұяшықтары жинағы өнімді конвейерге орналастыру немесе тасымалдау кезінде пайда болуы мүмкін қысқа шамадан тыс жүктеме жағдайларын өңдеу үшін тиісті қауіпсіздік шегі бар номиналды сыйымдылық үшін көрсетілген. Конвейердің қаңқасы жоғары берік көміртекті болатты немесе қосымша тот баспайтын болатты пайдаланады, жүк ұяшығын орнату нүктелерінде құрылымдық арматура бар.

Амортизациялық монтаждау элементтері өнімдерді өлшеу аймағына кірген кезде берілетін механикалық әсерді әлсірету үшін салмақ платформасы мен тірек жақтауының арасында орналасқан. Бұл механикалық оқшаулау екі функцияны орындайды: ол жүктеме ұяшықтарын өтпелі шамадан тыс жүктемеден қорғайды және көрсеткіш түсірілгенге дейін салмақ сигналының тұрақтануы үшін қажетті реттеу уақытын азайтады. Қозғалтқыш дірілінің жүктеме ұяшығының сигналына қосылуын болдырмау үшін белдік жетекті қозғалтқыш салмақ таразысынан механикалық түрде бөлінген.

Деректерді жазу және сапаны бақылау

Әрбір тексеру циклі уақыт белгісін, өлшенген салмақты, мақсатты салмақты, төзімділік шектерін және өту/сәтсіз нәтижені қамтитын деректер жазбасын жасайды. Контроллер бұл жазбаларды ішінде сақтайды және деректерді өндіріс талдауы, сапа туралы есеп беру немесе пакеттік құжаттама үшін CSV пішімінде USB арқылы экспорттауға болады. Желі қосылымы бар желілер үшін салмақ деректерін конфигурацияланатын байланыс интерфейсі арқылы хост жүйесіне жіберуге болады.

Жүйе әрбір өнім үшін алдын ала орнатылған жоғарғы және төменгі салмақ шектеулерін қолдайды. Өлшенген салмақ конфигурацияланған ауқымнан тыс түскенде, контроллер дабыл шығысын іске қосады және сәйкес келмейтін элементтің төменгі ағынға өтуіне жол бермеу үшін шығыс конвейерді тоқтатады. Оператор жалауша қойылған элементті алып тастағанша және өндірістік ағында құжатталған сапа қақпасын жасағанша, конвейер тоқтаған күйде қалады.

Жақтау материалының опциялары және қоршаған ортаға бейімделу

Стандартты жақтау беті коррозияға қарсы өңделген жоғары берік көміртекті болаттан жасалған. Жуу талаптары, ылғалдылық әсері немесе коррозиялық атмосферасы бар нысандар үшін тот баспайтын болаттан жасалған жақтауды көрсетуге болады. Жанғыш материалдар бар орталар үшін жарылысқа төзімді конфигурациялар (Ex d IIB T4 Ga рейтингі) қол жетімді, контроллері және тиісті қорғаныс стандарттарына сай келетін электр қоршаулары бар. Жабдық стандартты өндірістік орталарда сенімді жұмыс істеуге арналған; орнату күшті электромагниттік кедергі, конденсация ылғалдылығы немесе еденнің шамадан тыс тербелісі бар жерлерден аулақ болу керек.

Тексерудің типтік тапсырмалары

Жиі қойылатын сұрақтар (жиі қойылатын сұрақтар)

Бақылау таразысы біркелкі емес салмақты немесе тұрақсыз негіздегі өнімдерді қалай өңдейді?
Салмақ біркелкі емес бөлінетін өнімдер конвейерді тасымалдау кезінде ауырлық центрі ауысатын болса, өлшем ауытқуы болуы мүмкін. Таразы бөлігіндегі амортизациялық монтаждау және механикалық оқшаулау жүктің ауысу әсерін азайтуға көмектеседі. Негіздері икемді немесе тұрақсыз өнімдер үшін өнімді белдікте орталықтандыру үшін бағыттаушы рельстерді орнатуға болады. Өнім үлгілері, әдетте, қосымша бекіту қажеттілігін анықтау үшін инженерлік шолу кезінде бағаланады.

Істен шыққан өнімдер үшін конвейерді тоқтатудың бас тарту механизмін пайдаланудан айырмашылығы неде?
Стандартты жұмыс режимі сәйкес келмейтін элемент анықталғанда, беру конвейерін тоқтатады. Оператор жалауша қойылған элементті алып тастап, жолды қайта бастайды. Бұл оператордың араласуы практикалық болатын орташа өткізу қабілеттілігі үшін қолайлы. Жоғары жылдамдықты желілер немесе автоматтандырылған қабылдамау үшін пневматикалық итергішті немесе бағыттаушыны теңшеу опциясы ретінде біріктіруге болады.

Тексеру таразысын сия бүріккіш кодермен немесе жапсырма принтерімен біріктіруге бола ма?
Иә. Контроллер сыртқы кодтау немесе басып шығару құрылғысын іске қосу үшін өнім орнымен синхрондалған сигналды шығара алады. Бұл салмақ деректерін, топтама кодтарын немесе уақыт белгілерін өлшеуден кейін өнімге қолдануға мүмкіндік береді. Конфигурация мәліметтері, соның ішінде байланыс протоколы, сигнал уақыты және деректер пішімі — жүйені орнату кезінде көрсетіледі.

30-100 кг диапазон үшін қандай калибрлеу процедурасы қолданылады?
Калибрлеу номиналды сыйымдылыққа сәйкес сертификатталған сынақ салмақтары арқылы орындалады. Сенсорлық экран интерфейсі басқарылатын калибрлеу тәртібін қамтамасыз етеді. 100 кг-ға дейінгі сыйымдылықтар үшін сызықтықты қамтамасыз ету үшін диапазон бойынша бірнеше калибрлеу нүктелері ұсынылады. Калибрлеу процедурасын сапаны жоспарлы тексерулердің бөлігі ретінде жердегі қызметкерлер қайталай алады.

Химия өнеркәсібі қолданбалары үшін жарылысқа төзімді конфигурация қолжетімді ме?
Ex d IIB T4 Ga рейтингі бойынша жарылысқа төзімді конфигурация қол жетімді. Бұл электр қоршауларына, контроллер корпусына және сымдарға қатысты. Арнайы конфигурация тапсырыс беру кезінде көрсетілуі керек, себебі ол құрамдастарды таңдауға және сертификаттау құжаттамасына әсер етеді. Жүк ұяшығы мен конвейер жинағының стандартты механикалық конструкциясы өзгеріссіз қалады.
