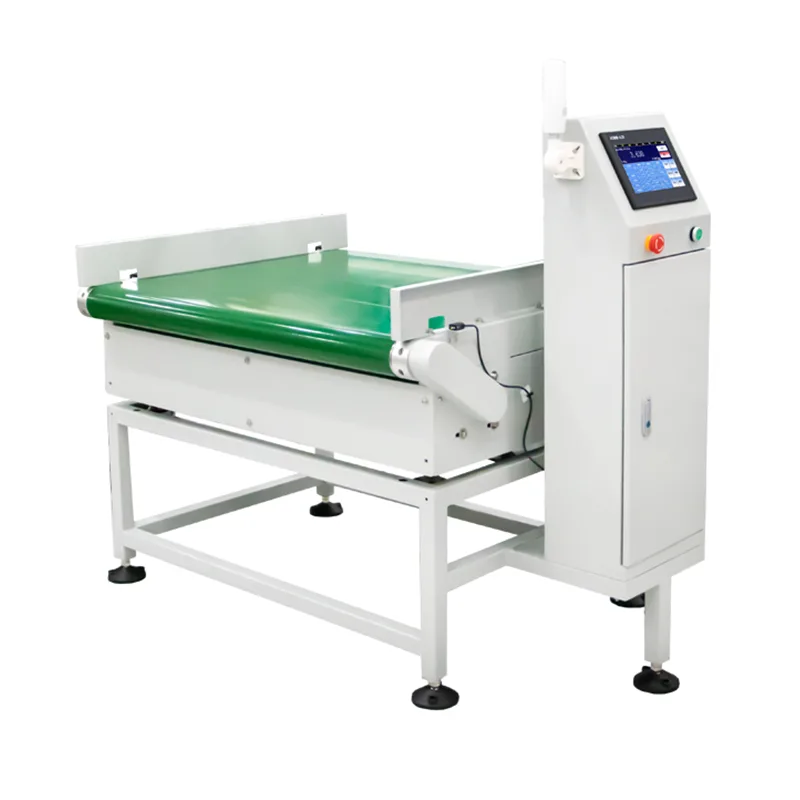

Автоматты сұрыптау таразылары

JDW сериясының автоматты сұрыптау шкаласы - Jiangsu Jutian Weighing Equipment Co., Ltd компаниясы шығарған кірістірілген өлшеу және бұру жүйесі. Ол қозғалыстағы өнімдерді өлшеуге, әрбір салмақ көрсеткішін алдын ала белгіленген шектеулермен салыстыруға және элементтерді нәтиже негізінде бөлек жолақтарға немесе жинау аймақтарына механикалық түрде бағыттауға арналған. Жабдық динамикалық салмақты, өту/өтпеу логикасын және физикалық сұрыптауды бір біріктірілген конвейер бөлімінде біріктіреді.

Жүйе өнімді толтырудан, құрастырудан немесе ораудан кейін салмағы бойынша жіктелуі керек өндірістік желілерде орналастырылған, мысалы, салмағы аз, рұқсат етілген және артық салмақты картондарды бөлек шығаратын конвейерлерге бөлу. Барлық салмақ деректері, уақыт белгілері және сұрыптау нәтижелері төмен ағындық сапа құжаттамасы мен бақылау үшін жазылады.

Техникалық сипаттамалар

Дәлдік туралы ойлар:Анықтау дәлдігі және сұрыптау өнімділігі өнімнің салмағына, өлшемдеріне, конвейер жылдамдығына және қоршаған ортаның тұрақтылығына байланысты. Көрсетілген дәлдік ауқымдары өкілдік үлгілермен бақыланатын зауыттық сынақтарға негізделген. Жұмыс орнында іске қосу өндіріс жағдайында нақты өнімділікті белгілейді.

Jiangsu Jutian Weighting Equiment Co., Ltd компаниясы ISO9001 сертификатталған сапа менеджменті бойынша жұмыс істейді. Компания 68 ұлттық патентке және 20 бағдарламалық жасақтамаға авторлық құқыққа ие, өнімді әзірлеуді 919 R&D орталығы басқарады және өндіріс екі өндіріс орнында жүзеге асырылады. JDW сериясы CE сертификатына ие.

Сұрыптау механизмі және механикалық жобалау

Сұрыптау әрекеті салмақ өлшеу аймағының төменгі ағынында орналасқан арнайы бағыттаушы станцияда орындалады. Өнімнің жіктелуін алдын ала орнатылған жоғарғы/төменгі шектерге қатысты түсірілген салмақ негізінде контроллер нақты уақыт режимінде анықтайды. Стандартты конфигурация қолайлы өнімдерді бір жолаққа және сәйкес келмейтін өнімдерді екіншісіне бағыттайтын моторлы солға/оңға бағыттаушы конвейерді пайдаланады. Жеңіл икемді орамдарды қамтитын қолданбалар үшін пневматикалық ауа үрлеу немесе итергіш жетектер белгіленуі мүмкін. Желінің тоқтауынсыз сенімді бөлуді қамтамасыз ету үшін бағыттаушының уақыты өнімнің орнын бақылаумен синхрондалады.

Конвейердің қаңқасы 304 тот баспайтын болаттан жасалған, жуу ортасымен үйлесімділік және коррозияға төзімділік үшін таңдалған. Діріл берілісін азайту үшін таразы бөлімі жетек және бағыттаушы бөліктерден механикалық түрде оқшауланған. Бағыттаушы рельстер мен өнім сенсорлары жүйені конфигурациялау кезінде көрсетілген өнім өлшем ауқымын орналастыру үшін орналастырылған.

Жүйені конфигурациялау және өндірістік желіні біріктіру

Өнім параметрлері сенсорлық экран интерфейсі арқылы басқарылады, мұнда операторлар бірнеше SKU үшін параметрлерді жасай алады, сақтай алады және кері шақыра алады. Әрбір алдын ала орнату мақсатты салмақты, төзімділік шектерін, конвейер жылдамдығын және сұрыптау әрекетін қамтиды. Өнімдер арасындағы ауысу механикалық реттеусіз сақталған алдын ала орнатуды таңдау арқылы орындалады.

Байланыс интерфейстері (Ethernet, RS232, RS485) шкаланың MES, ERP немесе SCADA жүйелерімен деректер алмасуына мүмкіндік береді. Салмақ жазбаларын, уақыт белгілерін және сұрыптау нәтижелерін нақты уақытта жіберуге немесе USB арқылы пакетте экспорттауға болады. Орталықтандырылған өндіріс мониторингі бар желілер үшін жүйе іске қосу кезінде конфигурацияланатын стандартты өнеркәсіптік хаттамаларды қолдайды.

Калибрлеу және күнделікті техникалық қызмет көрсету

Калибрлеу сенсорлық экрандағы басқарылатын процедура арқылы сертификатталған сынақ салмақтары арқылы орындалады. Бір нүктелі және көп нүктелі калибрлеу режимдеріне қолдау көрсетіледі. Таспаның тартылуы, конвейердің туралануы және сенсордың нөлдік нүктесі күнделікті техникалық қызмет көрсетудің бөлігі ретінде мерзімді түрде тексерілуі керек. Модульдік құрылым жеке құрамдас бөліктерге - белдікке, бағыттаушы жетекке, сенсорларға - бүкіл жақтауды бөлшектемей-ақ қол жеткізуге және ауыстыруға мүмкіндік береді.

Әдеттегі қолданба сценарийлері

Жиі қойылатын сұрақтар (жиі қойылатын сұрақтар)

Әртүрлі өнім түрлері үшін сұрыптау механизмі қалай таңдалады?
Таңдау өнімнің салмағына, орау материалына, пішін тұрақтылығына және желі жылдамдығына байланысты. Қатты картондар мен бөтелкелер моторлы конвейерлерге жақсы сәйкес келеді. Жеңіл, икемді дорбалар механикалық зақымдануды болдырмау үшін пневматикалық ауа үрлеуін немесе итергіш жетектерді қажет етуі мүмкін. Тиісті механизм өнім үлгілері мен орналасу талаптары негізінде инженерлік шолу кезеңінде расталады.

Жүйе өнімдерді екіден көп санатқа сұрыптай алады ма?
Стандартты JDW конфигурациясы екі жақты сұрыптауды қолдайды (мысалы, қабылдау/қабылдамау). Үш бөлек жолға аз салмақ, стандартты және артық салмақ сияқты көп дәрежелі классификацияны қосымша бағыттау станцияларымен конфигурациялауға болады. Бұл кеңейтілген конвейер секцияларын қажет етеді және жобаны анықтау кезеңінде көрсетіледі.

Бірнеше SKU іске қосқан кезде өнім параметрлері қалай басқарылады?
Сенсорлық экран контроллері атымен, мақсатты салмағымен, рұқсат шектеулерімен және сұрыптау әрекетімен өнімнің алдын ала орнатуларын сақтайды. Операторлар сақталған тізімнен белсенді SKU таңдайды және барлық параметрлер автоматты түрде жүктеледі. Іздеу функциясы өнім атауы бойынша жылдам іздеуге мүмкіндік береді. Сақтық көшірме жасау немесе бірнеше машиналарда көшіру үшін алдын ала орнатуларды USB арқылы экспорттауға және импорттауға болады.

Зауыттық жүйелермен біріктіру үшін қандай байланыс протоколдарына қолдау көрсетіледі?
Стандартты интерфейстерге RS232, RS485 және Ethernet кіреді. Modbus TCP/RTU, TCP/IP ұяшық байланысы немесе дерекқорды тікелей жазу үшін хаттаманы бейімдеу жүйе конфигурациясы кезінде өңделеді. Арнайы хаттама талаптары тапсырыс беру процесінде тұтынушының автоматтандыру тобымен бірге қаралады.

Орнатқаннан кейін жүйе қалай тексеріледі?
Іске қосу сертификатталған салмақтармен статикалық калибрлеуді, өндіріс жылдамдығында нақты өнім үлгілерімен динамикалық сынақтарды және сұрыптау уақыты мен дәлдігін тексеруді қамтиды. Құжатталған іске қосу есебі ұсынылуы мүмкін. Ағымдағы өнімділікті тексеруді тұтынушы сақталған анықтамалық үлгілерді және мерзімді калибрлеуді тексеру арқылы жүргізе алады.
